2017. Concurso Manzana Verde - eSe, Málaga, España.
1er PREMIO Concurso Manzana Verde 2017
SSS + COAUTORES:
Miguel Campos González , Dr. Arquitecto
Juan Pedro Romera Giner, Arquitecto
SSS + COLABORADORES:
Raul Benagues Catalá, estudiante de arquitectura
José Manuel Pérez Quereda, estudiante de arquitectura
eSe, ó “S”
1er Premio para SSS en el concurso Manzana Verde de Málaga donde la propuesta es galardonada y a la que se le adjudica el bloque BL 1.5.
El Jurado ha valorado la solución de sección del proyecto así como su modulación y su sincero reflejo al exterior, considerando muy acertada la tipología de vivienda planteada dirigida a personas jóvenes que, a pesar de su disposición en tres niveles contrapeados, ofrece una gran versatilidad y capacidad de transformación y adaptación a distintas y cambiantes necesidades. El edificio planteado podría llegar a alcanzar unos elevados estándares de eficiencia energética debido a la disposición pasante de sus viviendas y a la orientación sur de fachada principal.

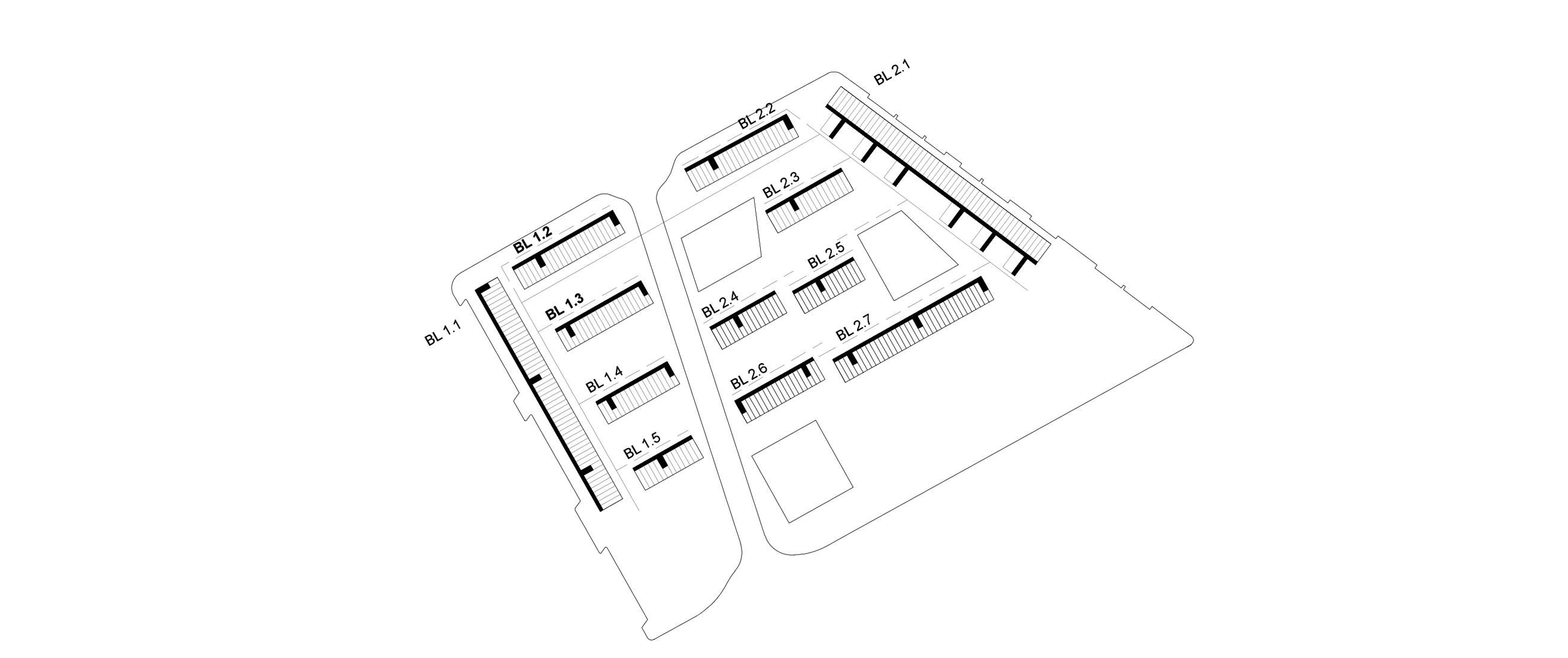

Esquema de situación de corredores y núcleos de comunicación vertical
“S” es una letra del abecedario.
Las letras A,B,C,D,E,F,K,... estaban ocupadas por la sección de tipologización del STROIKOM (Comité para la construcción Estatal) en 1929. Las células C,D,E,F y K, se asociaban a corredores, y por tanto a espacios comunitarios, a casas comuna, o a casas transitorias.

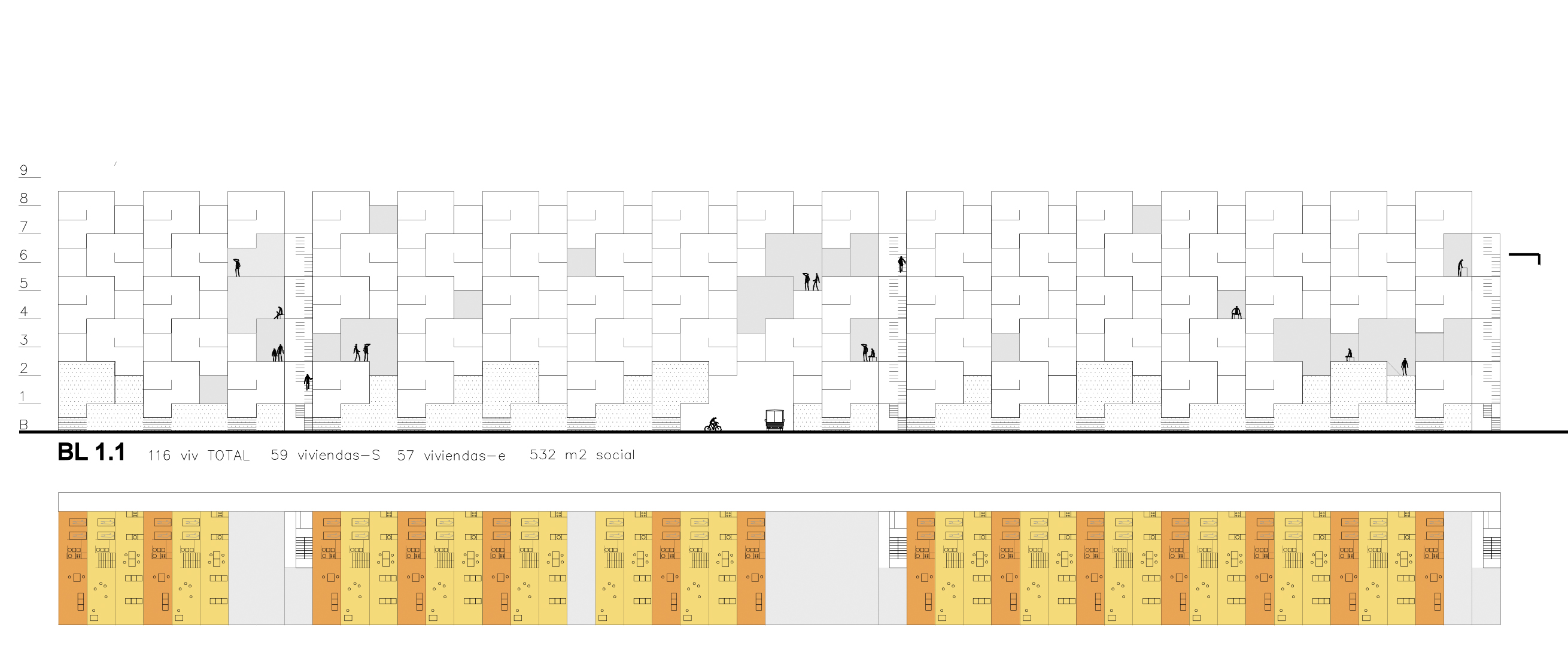

Bloque BL 1.1. Sección y plantas tipo

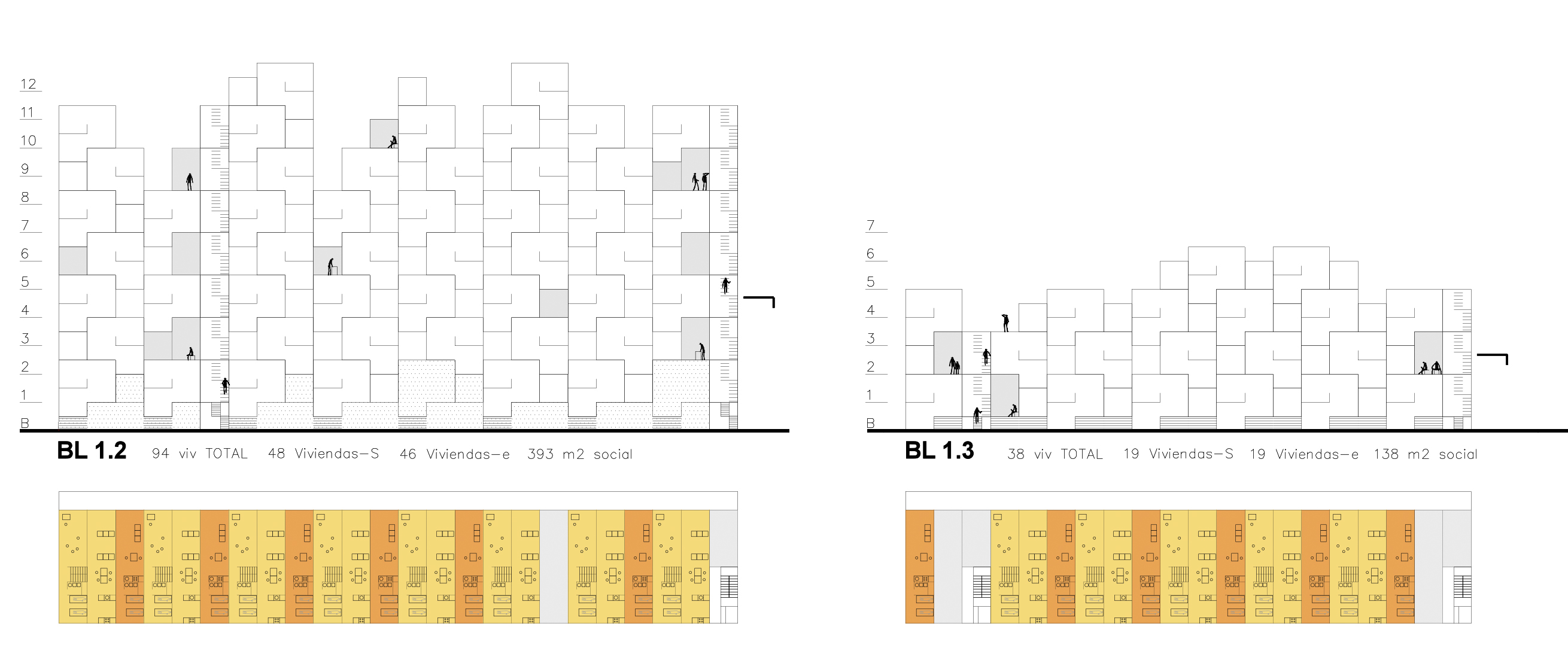

Bloques BL 1.2 y BL 1.3. Sección y plantas tipo

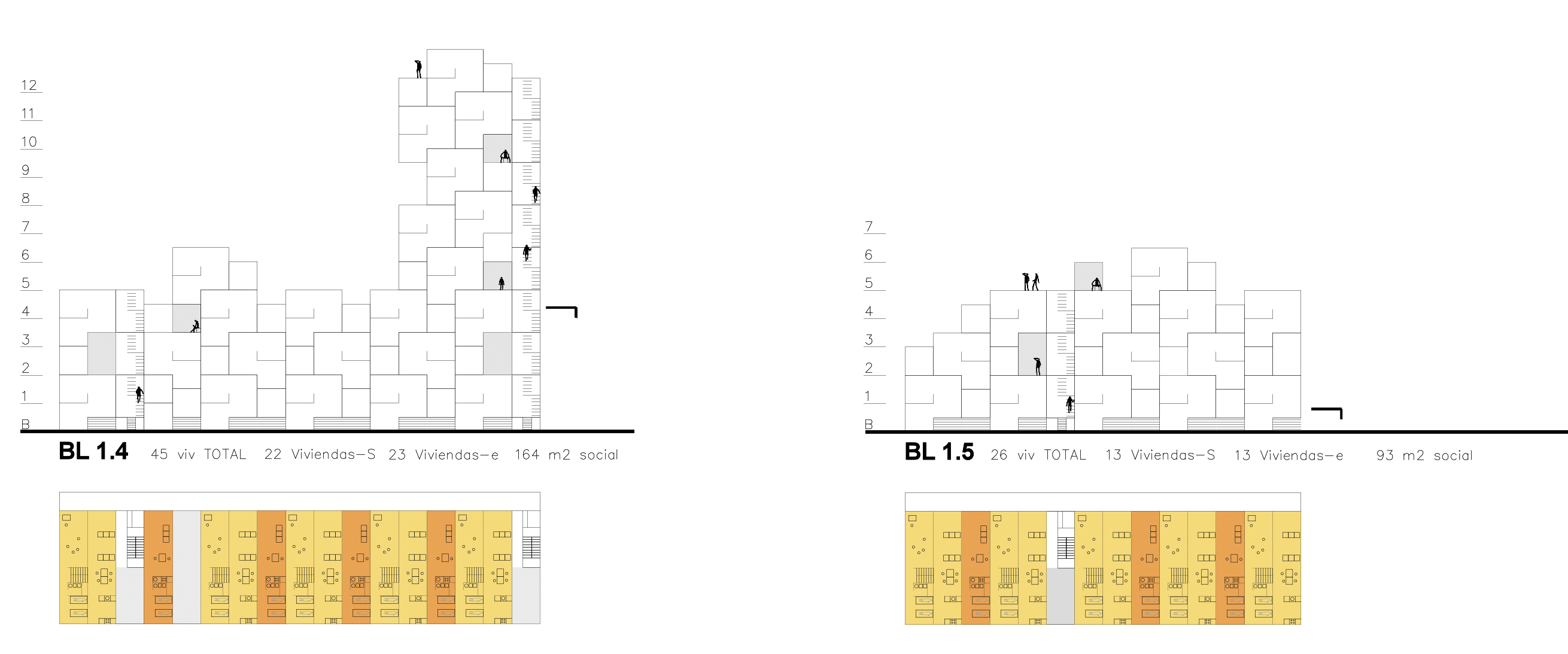

Bloques BL 1.4 y BL 1.5. Sección y plantas tipo
La “S” también es la letra de Scharoum que construyó -1929 Breslau-, un magnífico edificio que agrupaba pequeñas células a seminivel para trabajadores solteros o parejas sin hijos, con un sistema de acceso por corredor, y un generoso espacio comunitario.
La “S” no es la letra de BaKema, que mucho más tarde -1959- resolvió una increíble sección de cinco seminiveles servidos por un solo corredor. Bakema se dejó en el camino los espacios comunitarios y por eso su nombre no tiene S.
La propuesta eSe, nunca deja sola a la “S”, asocia S con e. (eSe)
La creencia de que unas células, agrupadas en torno a un corredor serían capaces de resolver todos los bloques de la manzana verde ha sido el motor de nuestra intervención. La creencia de que un bloque con corredor, asociaría las células y permitiría el vaciado de alguna de ellas para configurar espacios comunitarios y ventanas urbanas parecía evidente.

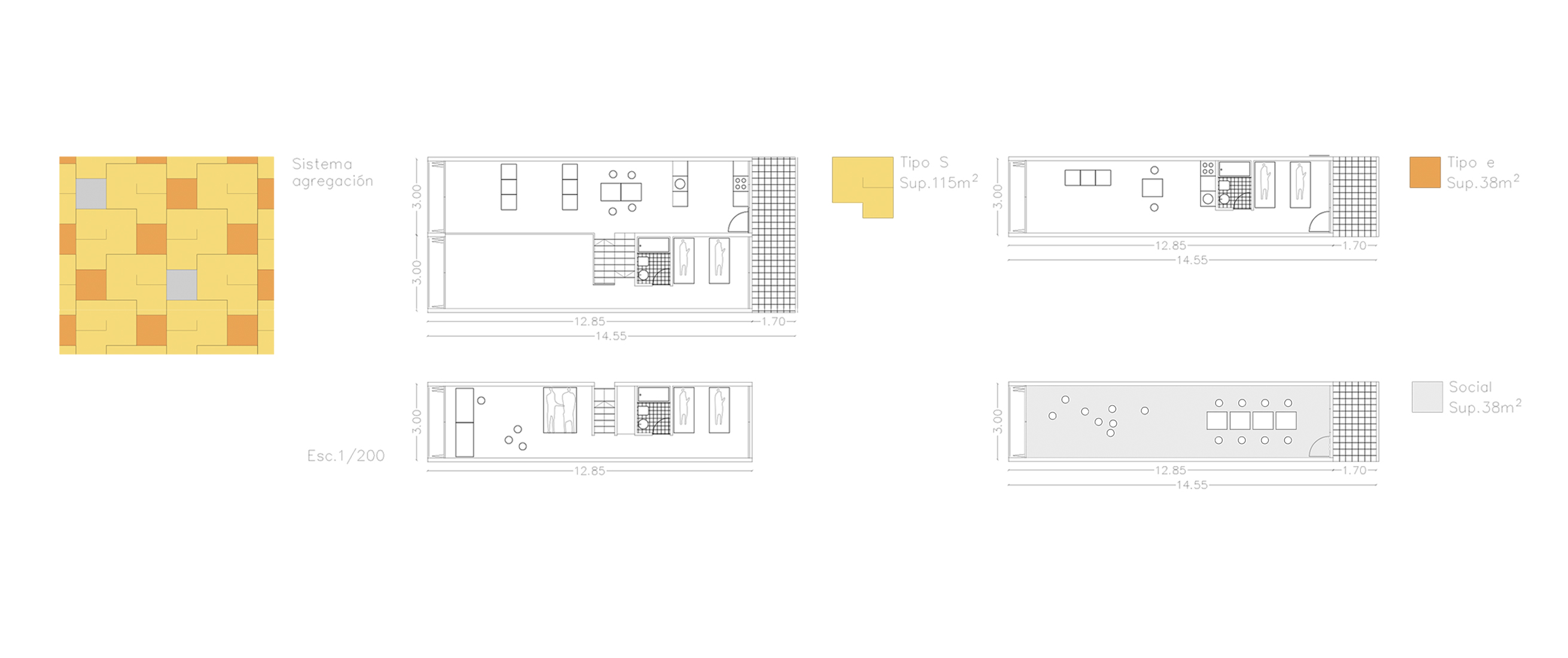

Esquema sistema del sistema de agregación y plantas en detalle
La célula “S” es grande, la “e” pequeña.
La “S”, esta formada por tres planos a seminivel de 3 x 12 m. El plano de acceso se sitúa lateral a los otros dos planos en un seminivel intermedio, y con una altura de planta y media, está destinado al espacio principal de la casa. Los otros dos planos a 1,5 m por encima o debajo del anterior albergan indistintamente dormitorios, espacios de juego o de trabajo.
La“S” es flexible, pues permite usos y relaciones espaciales diversas.
La “e” es pequeña. Se trata de un espacio único de un solo nivel también de 3 x 12 m.
La “S” y la “e” se agrupan de formas diversas, de modo que en un mismo edificio convivan grupos familiares distintos. Su agrupación provoca viviendas de muy distinto tamaño: 36, 72, 108,… múltiplos de 36.

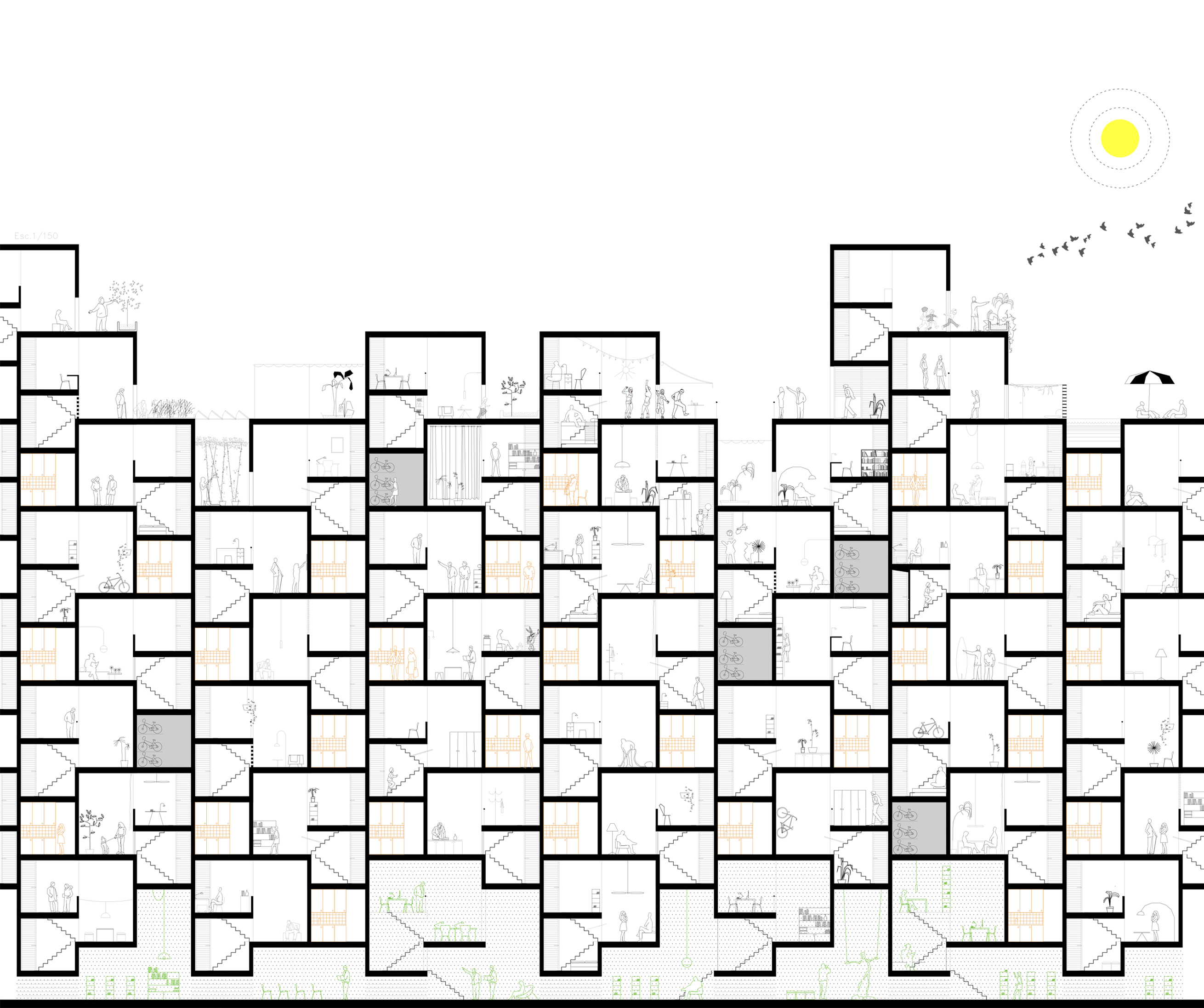

Sección transversal
En cuanto al espacio urbano, se reducen al mínimo las zonas pavimentadas, resolviéndose todo el resto con arena morterenca y arbolado de sombra verde.
Volviendo a las células...
Vista exterior de las fachadas del conjunto
Tanto la “S” como la “e”, son generosas, pues cuando se les requiere, se dejan vaciar, para convertirse en espacios comunitarios, espacios abiertos, o ventanas urbanas.
En matemáticas 1+1 son dos, en arquitectura “e” + “S” es parecido a eSe.
Paneles presentados:

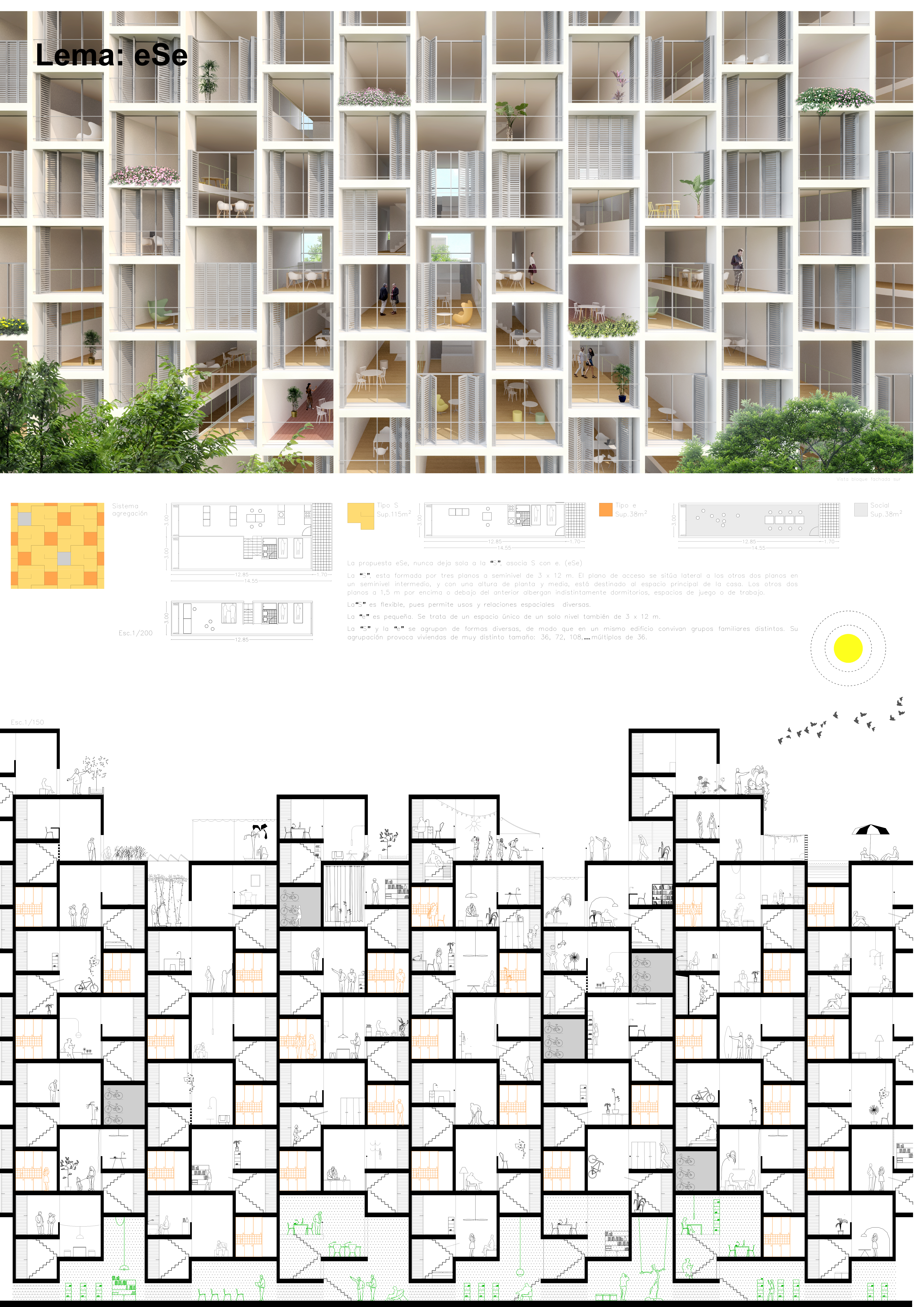

Panel 1

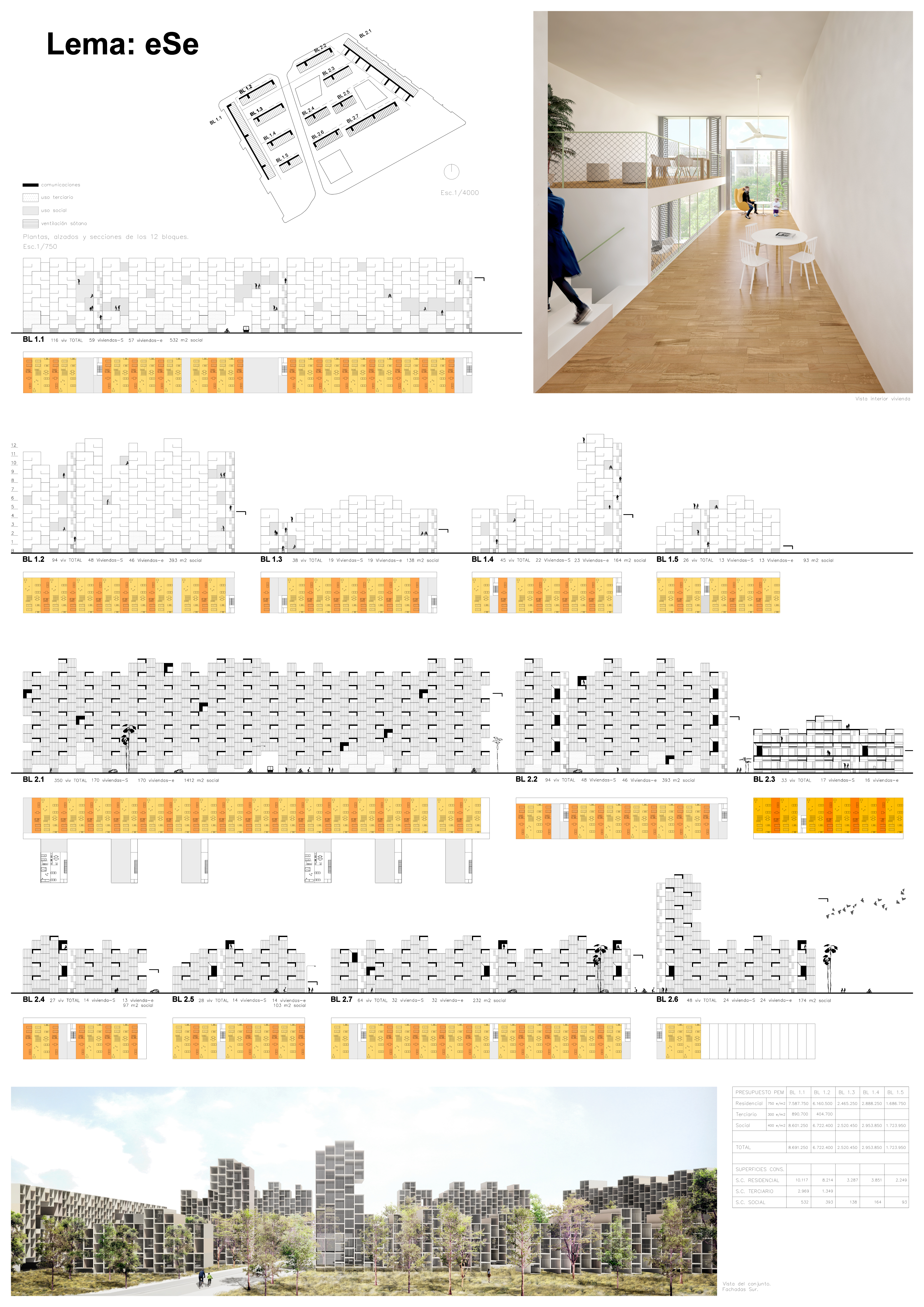

Panel 2

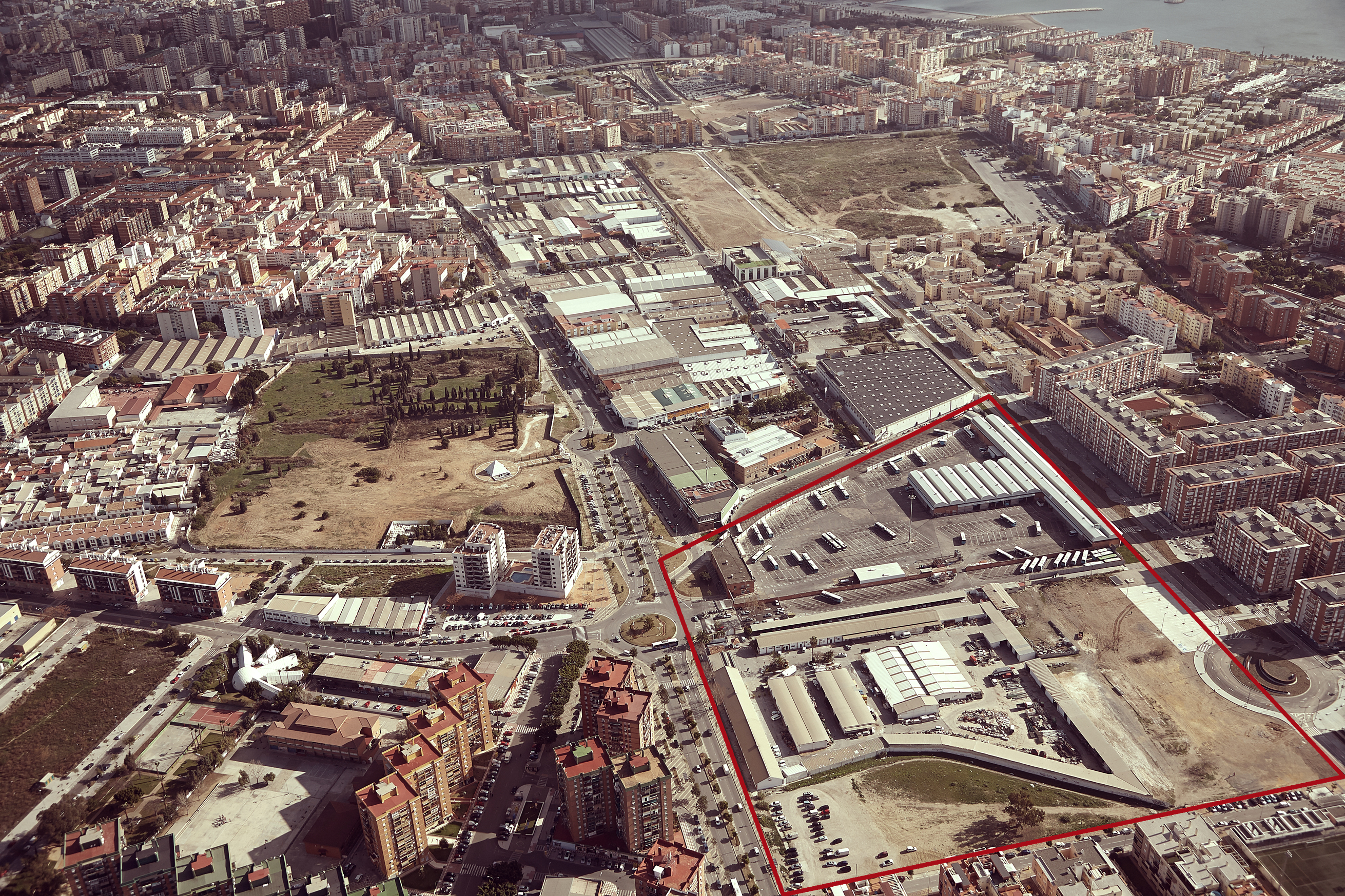

Foto aérea. Ámbito de actuación
